Miniaturowa tablica wyników / pulpit do sędziowania

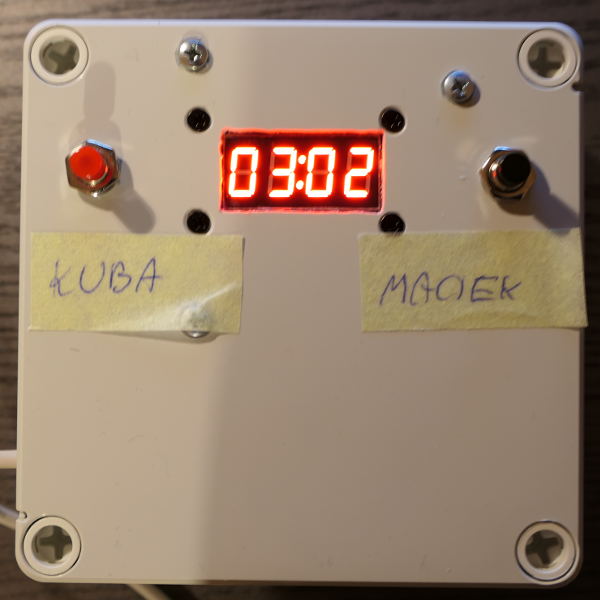

widok
Widok / Film

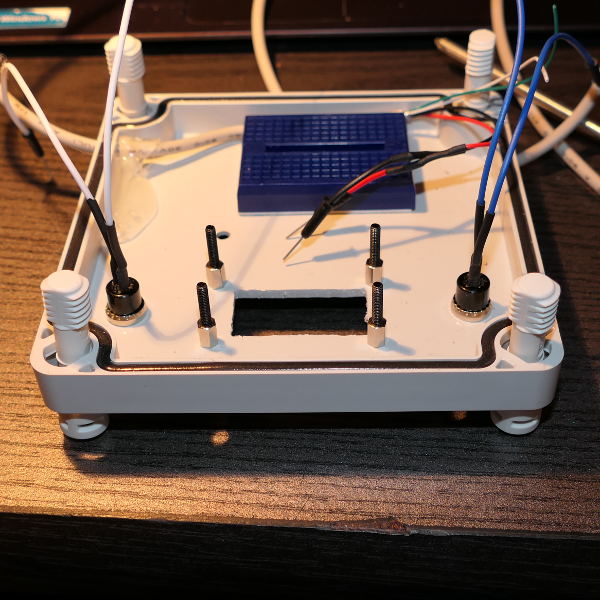

tulejki małe
Tulejki do wyświetlacza i przyciski.

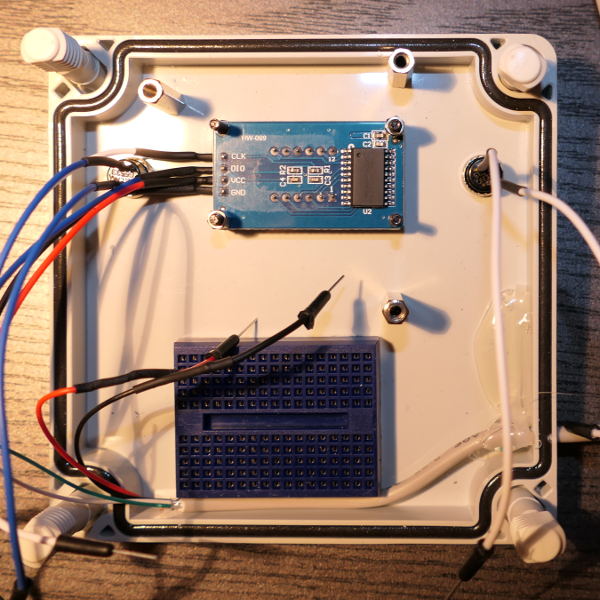

wyświetlacz
Mocowanie wyświetlacza i tulejek do Arduino

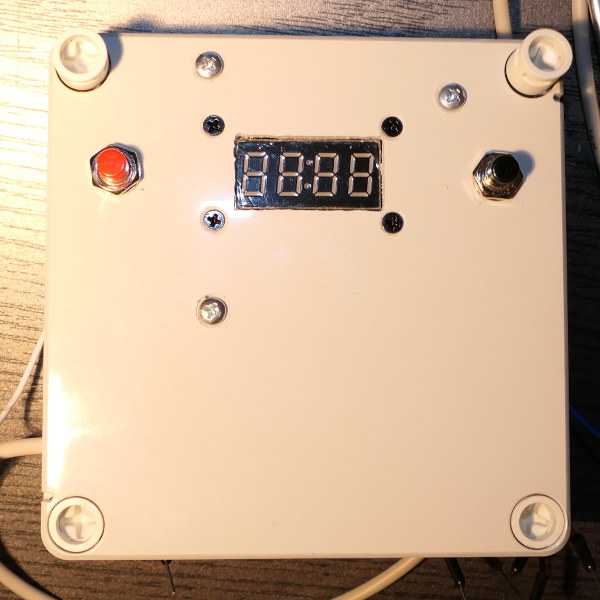

front
Widok wyświetlacza i przycisków od czoła.

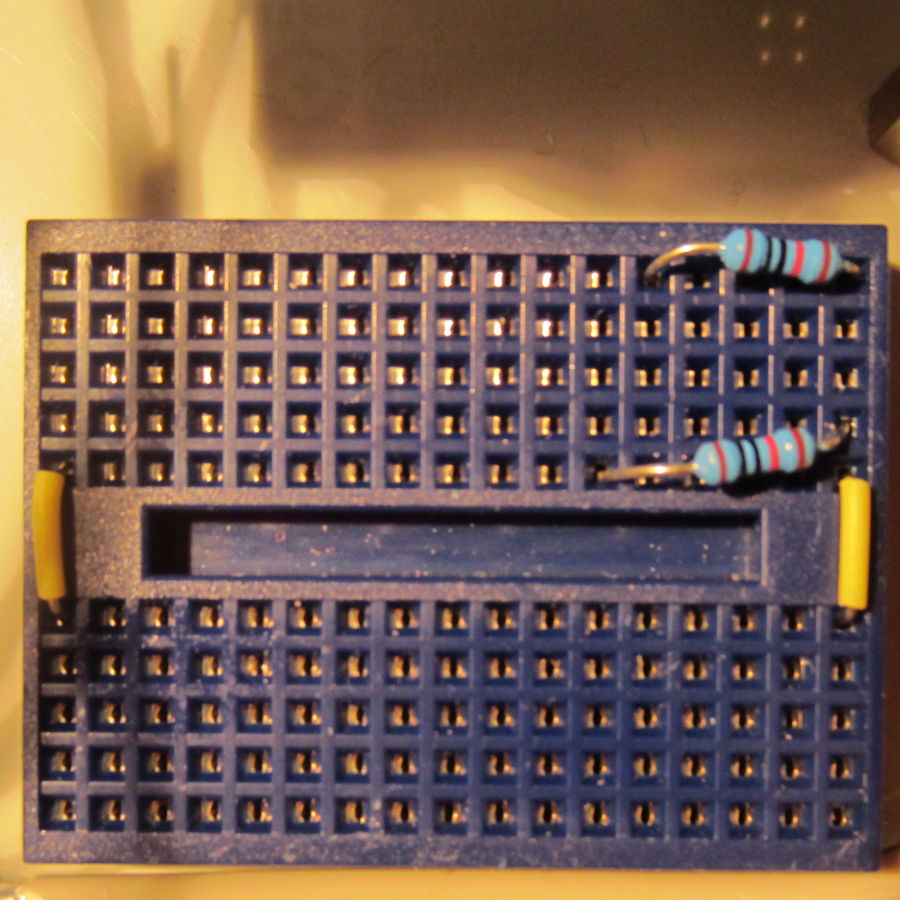

resistors
Montowanie rezystorów i zwór.

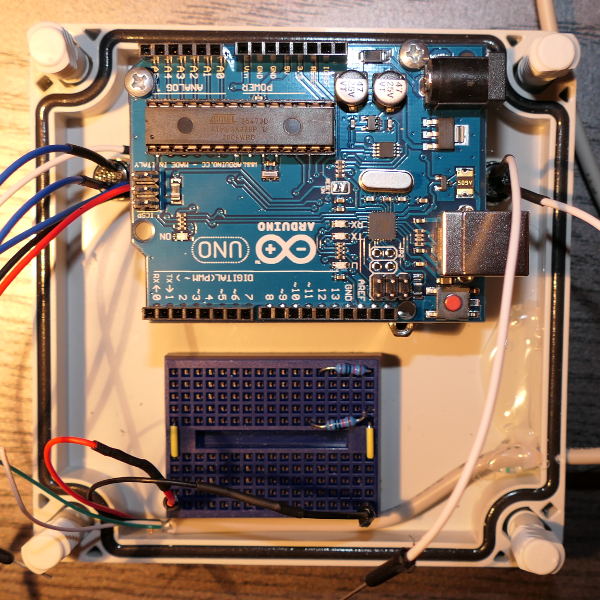

Mocowanie arduino
Mocowanie arduino i początek połączeń na płytce połączeniowej.

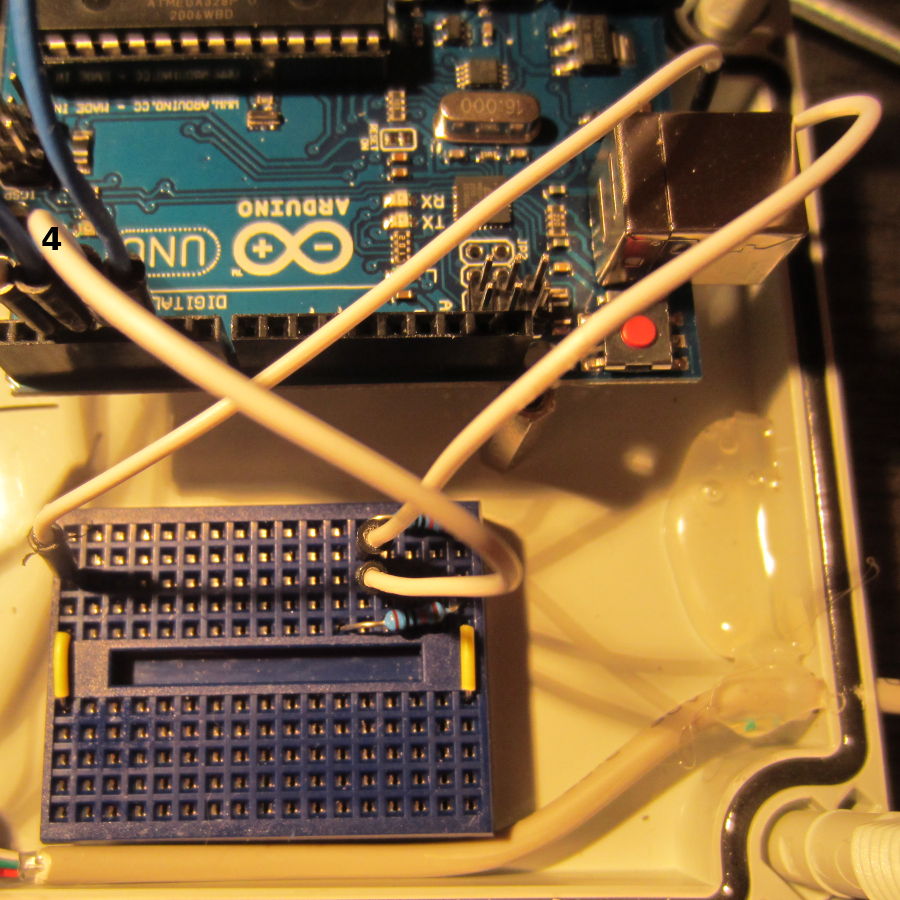

Left Button Connection
Podłączenie lewego przycisku do portu 4.

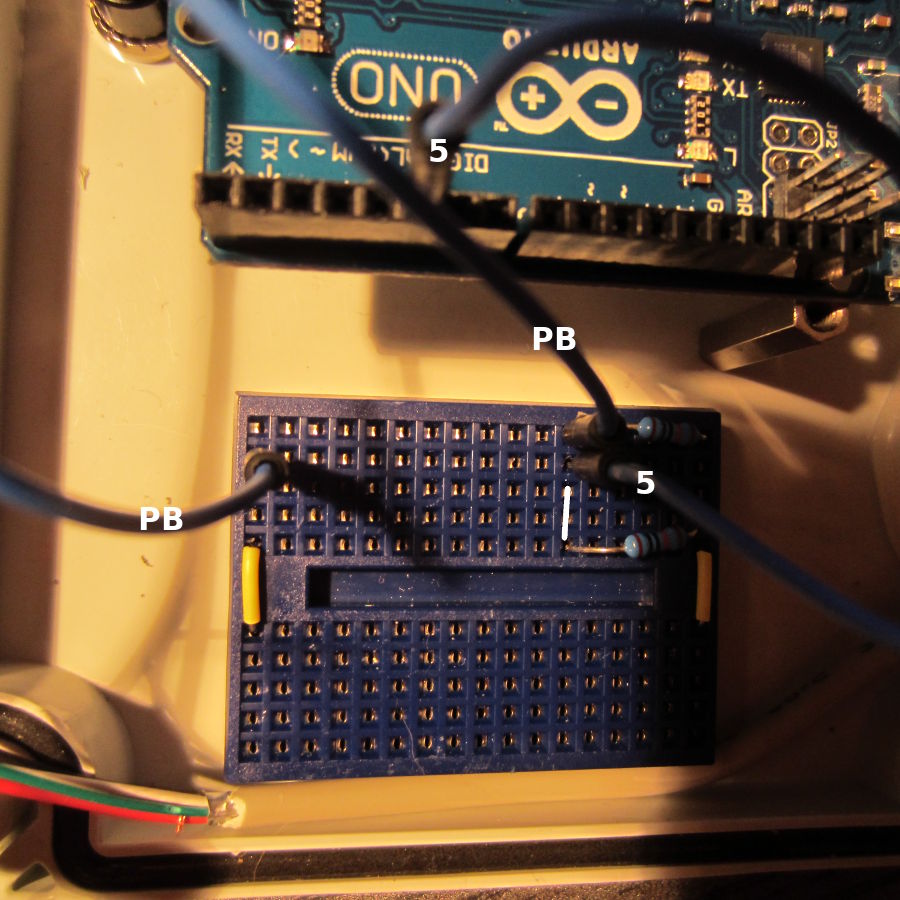

Right Button Connection
Podłączenie prawego przycisku. PB - do przycisku 5 - do portu 5 Arduino

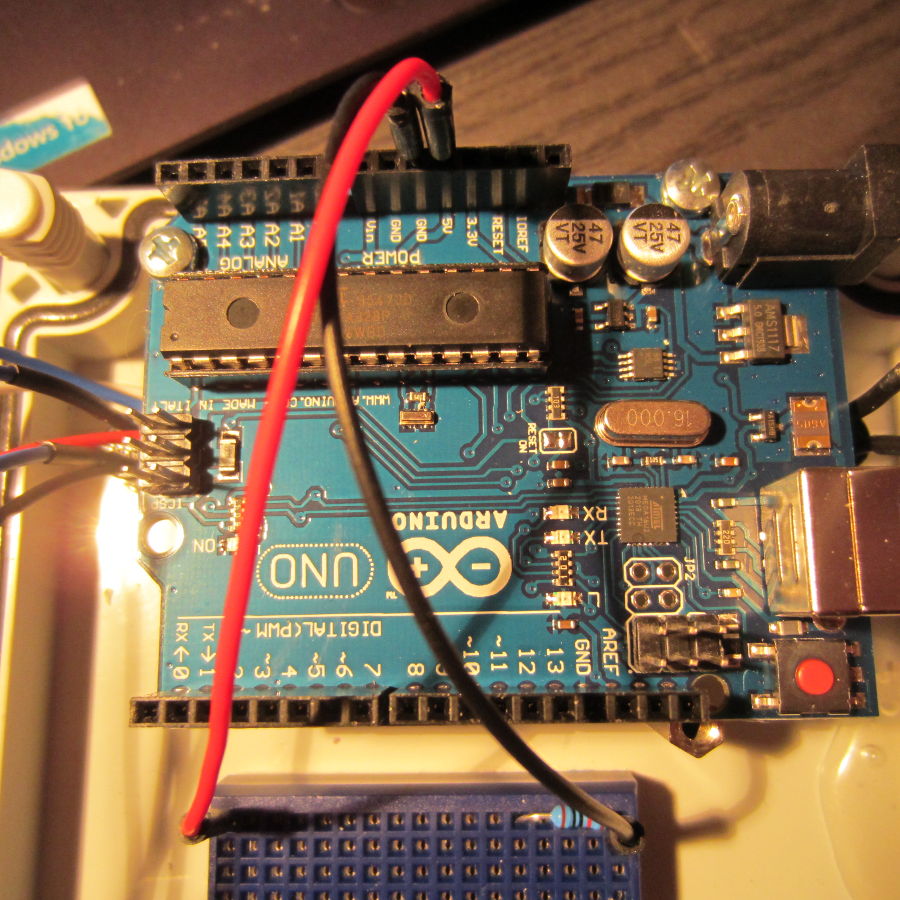

Arduino supply
Podłączenie zasilania do Arduino.

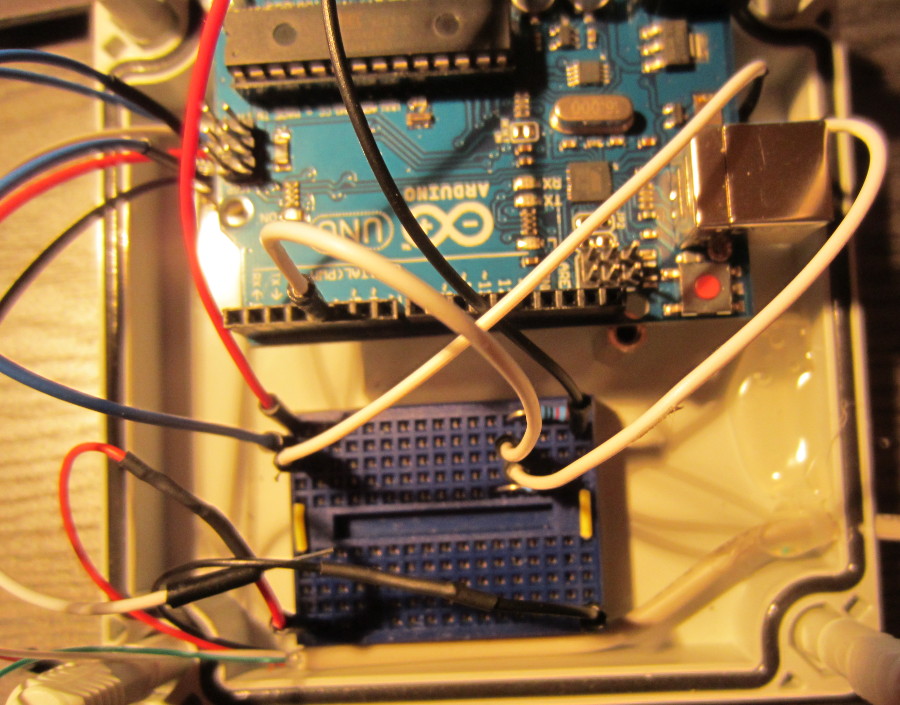

plus
Podłączenie do plusa zasilania - lewa strona - przewodów przycisków i Arduino

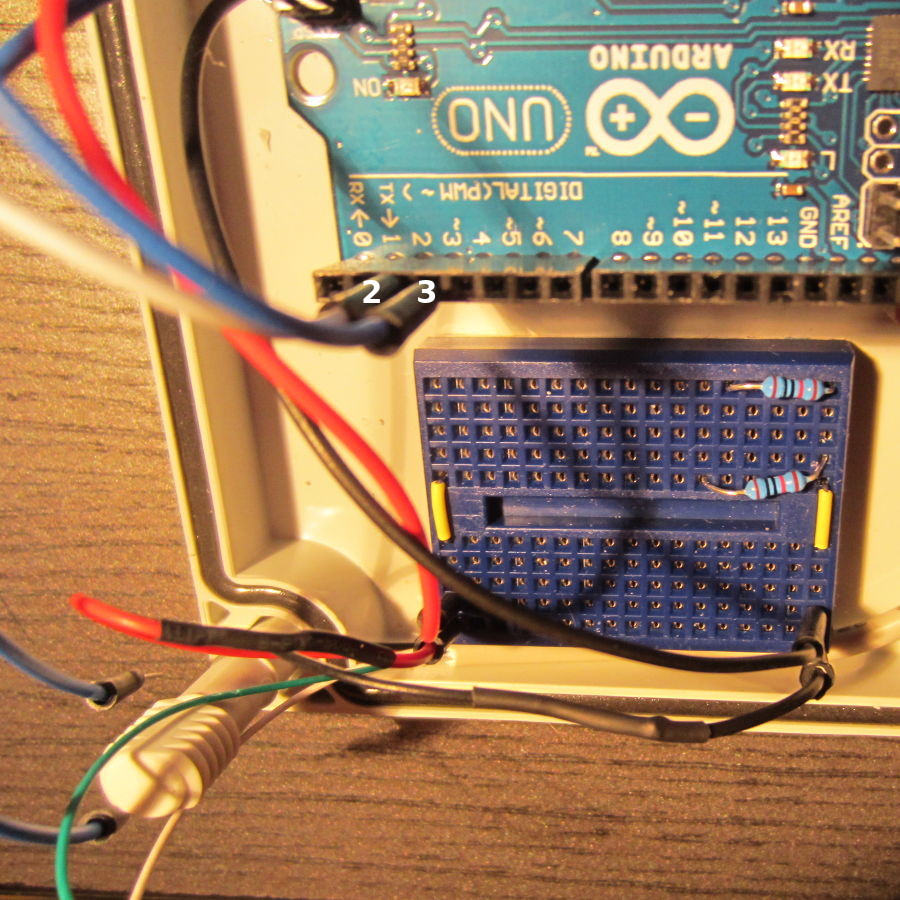

Display Connection
Podłączenie zasilania i wyświetlania.

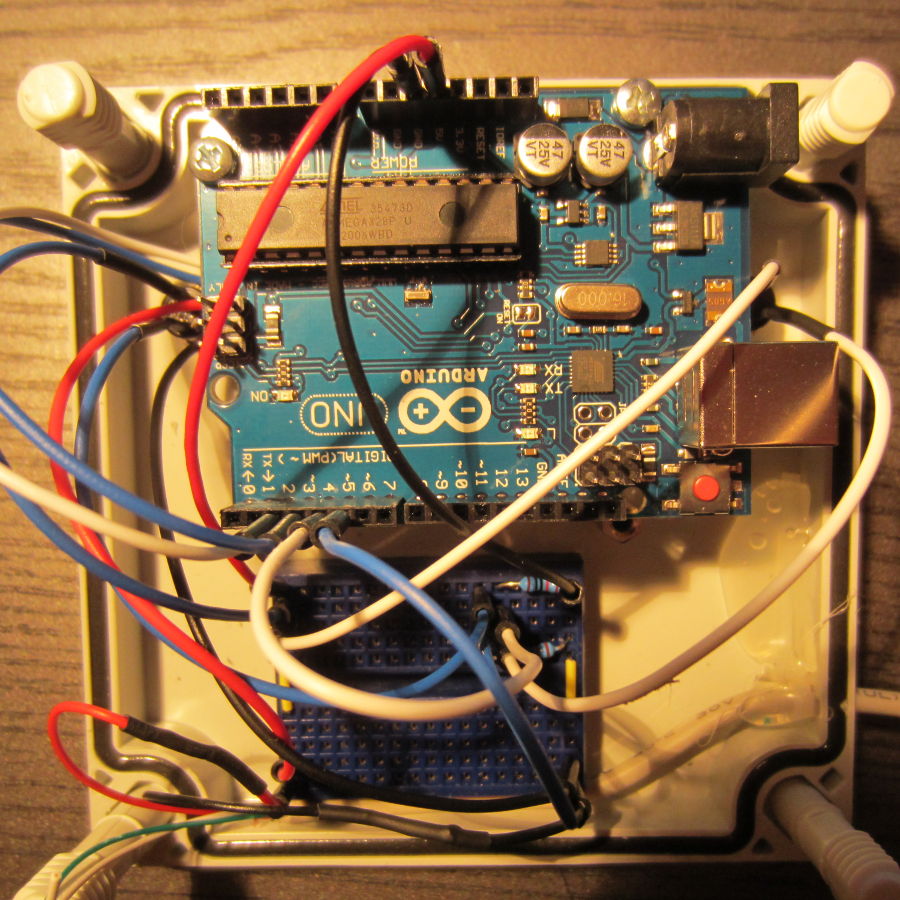

Gotowe połączenia
Połączenia.
Plus po lewej stronie płytki połączeniowej.
Do plusa:
Plus wyświetlacza czerwony.
Po jednym przewodzie przycisków niebieski, biały.
Plus Arduino
Minus po prawej stroni wyświetlacza.
Do minusa:
Rezystory.
Minus Arduino czarny.
Minus wyświetlacza czarny.
Połączenia wyświetlacza.
Zegar  CLK biały na port 2.
Dane DIO niebieski na port 3.
Połączenia przycisków.
Lewy, biały, do rezystora i na port 4.
Prawy, niebieski, do rezystora i na port 5.
Sprzęt gotowy. Teraz trzeba załadować do niego oprogramowanie. Pobieramy go z
http://loboda.org/arduino/scoreboard2/scoreboard2.ino. Podłączamy Arduino do komputera, otwieramy w Arduino IDE i ładujemy program do Arduino. Tablica od razu powinna zadziałać. Można ją teraz odłączyć od komputera, skręcić i bawić się. Tablicę zasilamy z ładowarki do telefonu.
